神州510AOI光学检测仪是基于光学原理来对焊接生产中遇到的常见缺陷进行检测的设备，AOI检测设备作为一种无接触、无损伤的检测手段，应用范围广泛，尤其是在半导体、汽车、制药及其他行业均能发挥其优势，特别是在大批量重复性的检测过程中，用AOI检测设备代替人工检测，可以大大提高生产的效率和质量。

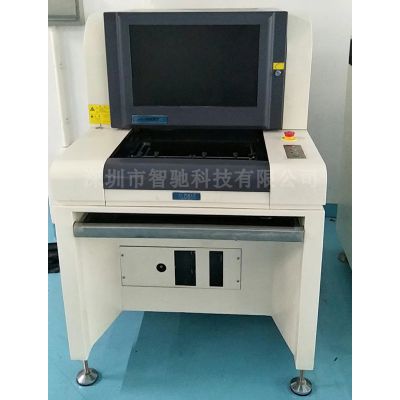

神州510AOI光学检测仪

神州510AOI光学检测仪规格参数：

检测的电路板    SMT锡膏印刷后及回焊炉前和回焊炉后电路板检查

检测方法统计建模，全彩色图像比对，根据不同检测点自动设定其参数（如偏移、极性、短路等）

摄像头全彩色3CCD高速数字相机

分辨率/视觉范围/速度（standard）20?m/Pixel　FOV : 25.6×20.48　检测速度＜280ms/FOV （标配）

（option）　15?m/Pixel　FOV : 19.2×15.36　检测速度＜260ms/FOV（选配）

光源高亮频闪RGBB/RGBR四色环形塔状LED光源 (彩色光)

编程模式快速手动编程、CAD数据自动搜索元件库

远程控制通过TCP / IP网络实现远程操作、随时随地查看、启动或停止机器运行、修改程序等操作

检测覆盖类型锡膏印刷：有无、偏移、少锡、多锡、断路、连锡、污染等

零件缺陷：缺件、偏移、歪斜、立碑、侧立、翻件、错件，OCV、破损、反向等

焊点缺陷：锡多、锡少、虚焊、连锡、铜箔污染等

特别功能同一机台可通过校准光源测试红胶板、键盘，可作坐标机使用等

零件测试15?m：0201chip & 0.3pitch IC

SPC和制程调控全程记录测试数据并进行统计和分析，任何区域都可查看生产状况和品质分析，可输出Excel、Txt等文件格式

条码系统选配手动条码识别枪

服务器模式采用中心服务器，可将数台AOI数据集中统一管理

操作系统Windows XP Professional

检查结果输出22英寸液晶显示器，OK/NG信号，向Repair station发送数据文件（选项）

AOI系统参数　System Specifications

PCB尺寸范围

50×50mm(Min)～430×330mm(Max)

PCB厚度范围0.3 to 5 mm

PCB夹紧系统边缘间隙TOP：3.5 mm Bottom：3.5 mm

PCB重量3KG

PCB弯曲度＜5mm 或 PCB对角线长度的2%

PCB上下净高PCB上面（Top Side）: 30 mm PCB底部（Bottom Side）: 50 mm

PCB固定系统自动张开和收起的双边夹具、自动补偿PCB弯曲变形

PCB固定系统离地高度85 0 to 920 mm

PCB固定系统 / 时间Y方向移动　 进板/出板时间：2秒

X/Y 平台驱动丝杆及AC伺服马达驱动，定位精度＜10?m； PCB在Y方向移动，Camera在X方向移动

电源AC230V 50/60 Hz 小于0.8KVA

气压不需要

设备重量约520KG

设备外形尺寸1070×900×1310mm (L×W×H)

环境温湿度10～35℃ 35～80％ RH
